Как подключить водяной теплый пол
Подключение водяного теплого пола вопрос который последнее время интересует почти ывсех собственников загородной недвижимости на этапе строительства.
В настоящее время существует несколько вариантов подключения теплого пола. Рассмотрим основные заводские решения:
- Подключение с помощью насосно-смесительной группы
- Подключение с помощью смесительного узла интегрированного в коллекторную группу.
- Подключение от котла по прямым параметрам теплоносителя.
- Подключение с помощью терморегулятора Unibox от компании Oventrop.
- Подключение с помощью теплообменного узла Thermotech.

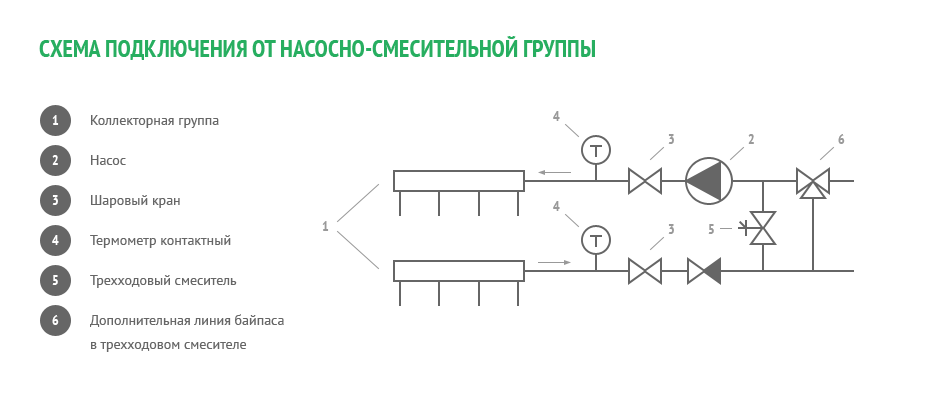

Подключение от насосно-смесительной группы: схема
Данный вариант подключения водяного теплого пола, считается самым распространенным. Основным преимуществом этого варианта является возможность управления приводом трехходового клапана погодозависимым контроллером . Таким образом мы имеем возможность настроить график температуры теплоносителя в системе отопления, четко в зависимости от температуры на улице, что приводит к значительной экономии эксплуатационных расходов.
Подключение с помощью смесительного узла интегрированного в коллекторную группу
Это самый удобный в монтаже вариант подключения водяного теплого пола. Компания Thermotech разработала и запатентовала данное решение. Коллектор с интегрированным смесительным узлом имеет в комплекте:
- Термометры на прямой и обратной магистрали
- Циркуляционный насос стандартный или адаптивный в зависимости от комплектации
- Термостатический клапан
- Балансировочный клапан
- Фитинги для подключения трубы к коллектору
- Встроенные балансировочные клапаны
- Встроенные микрометрические клапаны под электроприводы для каждого контура
- Байпасная (запасная) линия
- DIN-рейка для установки коммутационного блока
Полностью укомплектованный с завода теплообменный узел позволяет быстро выполнить подключение водяного теплого пола к системе отопления.
Подключение водяного теплого пола от котла
Система напольного отопления подключается «напрямую» от котла по прямым параметрам теплоносителя в том случае, если мы не имеем комбинированную систему отопления (теплый пол + радиаторная, то есть нет необходимости разделять системы по температуре. Данный вариант экономичен изначально — не нужно устанавливать смесительный узел, и так же в эксплуатации — нет необходимости поднимать температуру котловой воды (теплоносителя) выше 50 градусов.
Подключение с помощью терморегулятора Unibox
В случае когда необходимо сделать водяной теплый пол небольшой площади применяется система подключения водяного теплого пола от терморегулятора Unibox разработанного компанией Oventrop.
Данное устройство часто применяют в квартирах многоэтажных домов, когда есть необходимость сделать теплый пол на балконе, в коридоре либо в сан. узле. К терморегулятору можно подключить до двух контуров теплого пола с помощью специального раделительного узла.
Подключение с помощью теплообменного узла Thermotech
Все кто когда нибудь проявлял желание сделать водяной теплый пол в квартире многоэтажного дома задавались вопросом как подключить теплый водяной пол от центральной системы отопления. Идеальным заводским решением для такой ситуации является теплообменный узел TMIX E-30 разработанный шведской компанией Thermotech
Устройство служит для разделения первичного контура (центральной системы отопления) и вторичного контура (внутриквартирной системы отопления). Основным преимуществом подключения от данного устройства является то, что гидравлическая схема системы отопления дома не нарушается, что очень важно для ее правильного функционирования.
